XPR170 plasma system Hypertherm
Το XPR170™ είναι το πιο πρόσφατο σύστημα στη σειρά προϊόντων πλάσματος XPR™. Παρέχοντας διαδικασίες X-Definition® επόμενης γενιάς από πολύ λεπτά έως μεσαία πάχη, ο XPR170™ επεκτείνει τις δυνατότητες και τις ευκαιρίες πλάσματος με τρόπους που ποτέ πριν δεν ήταν δυνατοί.
Με απαράμιλλη ποιότητα κοπής X-Definition® σε μαλακό χάλυβα, ανοξείδωτο χάλυβα και αλουμίνιο, το XPR170™ αυξάνει την ταχύτητα κοπής, βελτιώνει δραματικά την παραγωγικότητα και μειώνει το λειτουργικό κόστος. Οι νέες δυνατότητες ευκολίας χρήσης και η μηχανική βελτιστοποίηση του συστήματος διευκολύνουν την εκτέλεση του XPR με ελάχιστη παρέμβαση του χειριστή, εξασφαλίζοντας παράλληλα βέλτιστη απόδοση και απαράμιλλη αξιοπιστία.
- Οφέλη
- Αέρια
- Γενικά Χαρακτηριστικά
- Τεχνικά Χαρακτηριστικά
- Εγχειρίδια
Οφέλη
Κορυφαία ποιότητα κοπής X-Definition
Το XPR προωθεί την ποιότητα κοπής HyDefinition® συνδυάζοντας νέα τεχνολογία με εκλεπτυσμένες διαδικασίες για την επόμενη γενιά, κοπή X-Definition σε μαλακό χάλυβα, ανοξείδωτο χάλυβα και αλουμίνιο.
- Σταθερή σειρά ISO 2 αποτελέσματα σε λεπτό μαλακό χάλυβα
- Εκτεταμένη σειρά ISO 3 κόψτε την ποιότητα στο παχύτερο μαλακό χάλυβα και το ανοξείδωτο
- Ανώτερη ποιότητα κοπής ανοξείδωτου χάλυβα
- Ανώτερα αποτελέσματα στο αλουμίνιο χρησιμοποιώντας την τεχνολογία Vented Water Injection™ (VWI)
Βελτιστοποιημένη παραγωγικότητα και μειωμένο κόστος λειτουργίας.
- Σημαντικά μειωμένο λειτουργικό κόστος από την τεχνολογία προηγούμενης γενιάς
- Αυξημένες ταχύτητες κοπής σε παχύτερα υλικά

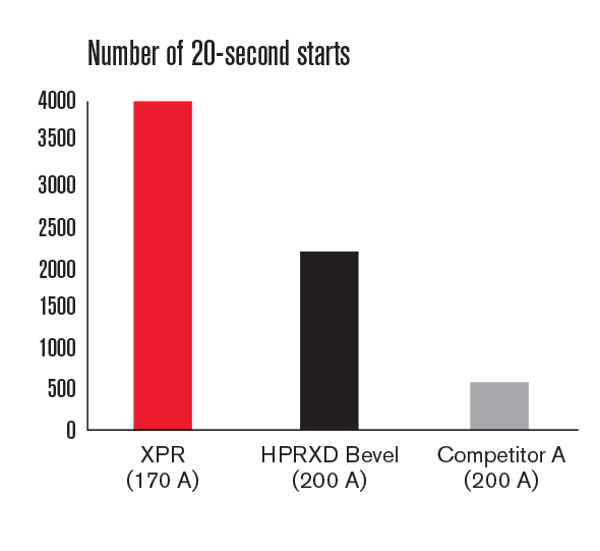

- Δραματική βελτίωση της ζωής των αναλώσιμων σε εφαρμογές μαλακού χάλυβα
- Ικανότητα διάτρησης μεγαλύτερου φάρδους από τα ανταγωνιστικά συστήματα πλάσματος
Μηχανική βελτιστοποίηση συστήματος και ευκολία χρήσης
- Η προστασία σφαλμάτων ράμπας αυξάνει σημαντικά την πραγματοποιηθείσα αναλώσιμη ζωή
- Αυτόματη παρακολούθηση συστήματος και ειδικοί κωδικοί αντιμετώπισης προβλημάτων για βελτιωμένες οδηγίες συντήρησης και εξυπηρέτησης
- EasyConnect™ φακός μολύβδου και ένα χέρι torch-to-receptacle σύνδεση για γρήγορες και εύκολες αλλαγές-outs
- Ηλεκτρόδιο QuickLock™ για εύκολη αναλώσιμη αντικατάσταση
- Το WiFi στην παροχή ρεύματος μπορεί να συνδεθεί σε κινητές συσκευές και LAN για παρακολούθηση και εξυπηρέτηση πολλαπλών συστημάτων
- Συμβατό σύστημα με IoT
Προηγμένος έλεγχος και παράδοση διεργασιών
Τρεις επιλογές κονσόλας – Core™, Vented Water Injection™ (VWI) και OptiMix™ – προσφέρουν απαράμιλλη ήπια ποιότητα κοπής χάλυβα με κάθε κονσόλα να προσφέρει διαδοχικά βελτιωμένες δυνατότητες κοπής σε ανοξείδωτο χάλυβα και αλουμίνιο. Όλες οι κονσόλες μπορούν να ελεγχθούν πλήρως μέσω του CNC για υψηλή παραγωγικότητα και ευκολία χρήσης.
Αέρια
| Πυρήνας | Έγχυση αεριζόμενου νερού (VWI) | OptiMix | |
|---|---|---|---|
| O2/N2/Αέρας | X | X | X |
| F5/Ar/H2O | X | X | |
| H2-N2-Ar ανάμειξη | X |
Γενικά Χαρακτηριστικά
| Μέγιστη τάση ανοικτού κυκλώματος (U0) | 360 VDC |
| Μέγιστο ρεύμα εξόδου | 170 Α |
| Μέγιστη ισχύς εξόδου | 35,7 kW |
| Τάση εξόδου | 50 VDC-210 VDC |
| 100% τάση τόξων καθήκοντος | 210 V |
| Αξιολόγηση κύκλου λειτουργίας | 100% στα 35,7 kW, 40° C (104° F) |
| Λειτουργικό εύρος θερμοκρασίας περιβάλλοντος | -10° C-40° C (14° F–104° F) |
| Συντελεστής ισχύος | 0,98 στα 35,7 kW |
| Ψύξη | Εξαναγκασμός σε αέρα (κατηγορία ΣΤ) |
| Μόνωση | Κατηγορία Η |
| Ταξινόμηση εκπομπών EMC (μόνο μοντέλα CE) | Κατηγορία Α |
Τεχνικά Χαρακτηριστικά
Τεχνικά Χαρακτηριστικά
| Μαλακός χάλυβας | mm | Ίντσες | |
|---|---|---|---|
| Ικανότητα διάτρησης | (αέριο ασπίδας υποβοήθησης αργού) | 40 | 1–9/16 |
| (τυποποιημένο αέριο ασπίδων αέρα) | 35 | 1–3/8 | |
| Αποκοπή | 60 | 2–3/8 | |
| Ανοξείδωτο ατσάλι | |||
| Ικανότητα διάτρησης | 22 | 7/8 | |
| Ικανότητα διαχωρισμού | 38 | 1–1/2 | |
| Αλουμίνιο | |||
| Ικανότητα διάτρησης | 25 | 1 | |
| Ικανότητα διαχωρισμού | 38 | 1–1/2 | |
Αυτό δεν αντιπροσωπεύει μια πλήρη λίστα διαδικασιών ή πάχη που είναι διαθέσιμα.
| Κονσόλα αερίων | Αέρια κοπής | Ρεύμα (Α) | Πάχος (χιλ.) | Κατά προσέγγιση ταχύτητα κοπής (mm/min) | Πάχος (σε.) | Κατά προσέγγιση ταχύτητα κοπής (ipm) |
|---|---|---|---|---|---|---|
| Μαλακός χάλυβας | ||||||
| Core, VWI και OptiMix | Πλάσμα O2 | 30 | 0.5 | 5348 | 0.018 | 215 |
| Ασπίδα O2 | 3 | 1153 | 0.135 | 40 | ||
| 5 | 726 | 3/16 | 30 | |||
| Πλάσμα O2 | 50 | 3 | 3820 | 0.105 | 155 | |
| Ασπίδα αέρα | 5 | 2322 | 3/16 | 95 | ||
| 8 | 1369 | 5/16 | 55 | |||
| Πλάσμα O2 | 80 | 3 | 5582 | 0.105 | 225 | |
| Ασπίδα αέρα | 6 | 3048 | 1/4 | 110 | ||
| 12 | 1405 | 1/2 | 55 | |||
| Πλάσμα O2 | 130 | 3 | 6502 | 0.035 | 240 | |
| Ασπίδα αέρα | 10 | 2680 | 3/8 | 110 | ||
| 38 | 256 | 1–1/2 | 10 | |||
| Πλάσμα O2 | 170 | 6 | 5080 | 1/4 | 200 | |
| Ασπίδα αέρα | 12 | 3061 | 1/2 | 115 | ||
| 25 | 1175 | 1 | 45 | |||
| 60 | 152 | 2–3/8 | 6 | |||
| Ανοξείδωτο ατσάλι | ||||||
| Core, VWI και OptiMix | Πλάσμα N2 | 40 | 0.8 | 6100 | 0.036 | 240 |
| Ασπίδα N2 | 3 | 2683 | 0.105 | 120 | ||
| 6 | 918 | 1/4 | 32 | |||
| VWI και OptiMix | πλάσμα F5 | 80 | 3 | 4248 | 0.135 | 140 |
| Ασπίδα N2 | 6 | 1916 | 1/4 | 70 | ||
| 12 | 864 | 1/2 | 34 | |||
| Όπτι Μίξ | Πλάσμα H2-Ar-N2 | 170 | 10 | 1975 | 3/8 | 80 |
| Ασπίδα N2 | 12 | 1735 | 1/2 | 65 | ||
| 38 | 256 | 1-1/2 | 10 | |||
| VWI και OptiMix | Πλάσμα N2 | 170 | 10 | 1975 | 3/8 | 80 |
| Ασπίδα H2O | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| Αλουμίνιο | ||||||
| Πυρήνας, VWI και OptiMix | Πλάσμα αέρα | 40 | 1.5 | 4799 | 0.036 | 240 |
| Ασπίδα αέρα | 3 | 2596 | 1/8 | 85 | ||
| 6 | 911 | 1/4 | 32 | |||
| VWI και OptiMix | Πλάσμα N2 | 80 | 3 | 3820 | 1/8 | 140 |
| Ασπίδα H2O | 6 | 2203 | 1/4 | 80 | ||
| 10 | 956 | 1/2 | 28 | |||
| Πλάσμα N2 | 130 | 6 | 2413 | 1/4 | 95 | |
| Ασπίδα H2O | 10 | 1702 | 3/8 | 70 | ||
| 20 | 870 | 3/4 | 35 | |||
| Πλάσμα N2 | 170 | 10 | 1994 | 3/8 | 80 | |
| Ασπίδα H2O | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| Όπτι Μίξ | Πλάσμα H2-Ar-N2 | 170 | 10 | 3334 | 3/8 | 135 |
| Ασπίδα N2 | 20 | 1213 | 3/4 | 50 | ||
| 38 | 384 | 1-1/2 | 15 | |||
